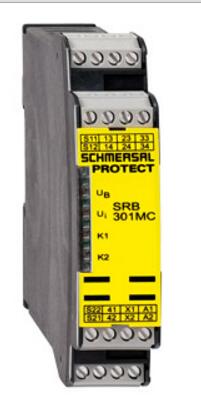

安全继电器SRB301MC-24V
• 适合安全磁开关输出信号评估• 3 安全触点, STOP 0
• 1 信号输出
• 适合连接到有源信号输出（AOPDs)，比如安全光栅/光幕
• 适合连接到无源输出信号处理，比如：紧急停止指令装置，安全位置开关，门锁开关
产品型号 SRB 301MC-24V
产品代码 101190684
EAN 编号 4030661356082
eCl@ss 27-37-19-01
认证
认证 BG
USA/CAN
分级
标准 EN ISO 13849-1, IEC 61508, EN 60947-5-1
PL 向上 e (STOP 0)
控制类别 向上 4 (STOP 0)
DC 99% (STOP 0)
CCF > 65
PFH值 ≤ 2,0 x 10-8/h (STOP 0)
SIL 向上 3 (STOP 0)
目标时间 20 年
- 注意 PFH 值是对表中触点负载和开关操作次数综合考虑。
例如一年操作365天，每天24小时，将导致继电器触点一个详细的开关次数.
特殊情况请询问.
通用属性
产品名称 SRB 301MC
标准 IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508
符合指令 (Y/N) 有
气压 EN 60068-2-78
安装 卡接在符合标准EN 60715 的DIN导轨上
端子命名 IEC/EN 60947-1
原料
- 外壳的原材料 塑料, 玻璃纤维增强热塑塑料, 通风
- 触点材料 , Ag-Ni, 自清洁, 正向操作
重量 250 g
起动条件 自动 或 起动按钮
起动输入（是/否） 有
反馈电路(Y/N) 有
起动测试(Y/N) 无
自复位功能(Y/N) 有
带下降沿检测复位（Y/N) 无
吸合延迟
- 自动启动延时通 100 ms
- 复位延时通 20 ms
断开延迟
- 掉电断开延时 80 ms
- 紧急停止断开延时 ≤ 20 ms
机械参数
连接说明 螺丝连接
电缆截面
- 最小电缆截面 0,25 mm²
- 最大电缆截面 2.5 mm²
带线 严格的 或 可调
紧固端子力矩 0,6 Nm
可拆端子（是/否） 无
机械寿命 10.000.000 操作次数
电子寿命 根据需要可减少弯曲
抗冲击 30 g / 11 ms
抗振动 到 EN 60068-2-6 10...55 Hz, 振幅 0,35 mm, ± 15 %
周围条件
周围温度
- 最低环境温度 −25 °C
- 最高环境温度 +60 °C
储存运输温度
- 最小的存储和传输温度 −40 °C
- 最大存储运输温度 +85 °C
防护等级
- 保护等级-外壳 IP40
- 保护等级-端子 IP20
- 保护等级-间隙 IP54
空气间隙和爬电距离 到 IEC/EN 60664-1
- 额定冲击耐压 Uimp 4 kV
- 过电压类别 III 到 IEC/EN 60664-1
- 污染等级 2 到 IEC/EN 60664-1
電磁兼容 ($missingShortName$)
EMC等级 符合EMC指示
电气参数
额定直流控制电压
- 最小DC测量控制供电电压 20.4 V
- 最大DC测量控制供电电压 28.8 V
额定交流控制电压，50 Hz
- AC 50 Hz的最小测量供电电压 20.4 V
- AC 50 Hz的最大测量供电电压 26.4 V
额定交流控制电压，60 Hz
- AC 60 Hz的最小测量供电电压 20.4 V
- AC 60 Hz的最大测量供电电压 26.4 V
接触电阻 max. 100 mΩ
功率消耗 2 W; 4.9 VA
操纵方法 AC/DC
转换频率
额定工作电压 Ue 24 VDC −15% / +20%, 残留纹压 max. 10%
24 VAC −15% / +10%
工作电流 Ie
频率范围 50 / 60 Hz
电子保护(Y/N) 有
工作电压的保险丝容量 内部电子电路, 跳闸电流 > 0,5 A, 大约 1 秒后复位
控制电路的电流和电压
- S11, S12, S21, S22 24 VDC, 测试电流: 10 mA
如果有压降则短接 80 ms
输入
监控输入
- 短路识别（是/不) 可选
- 断线检测 (Y/N) 有
- 接地检测 (Y/N) 有
关闭者数量 0 件
开启者数量 2 件
电缆长度 1500 m 带，有 1.5 mm²;
2500 m 带，有 2.5 mm²
传导电阻 max. 40 Ω
输出
停止类别 0 / 1
安全触点数量 3 件
辅助触点的数量 1 件
信号输出数量 0 件
开关容量
- 安全触点的容量 max. 250 VAC, 8 A 欧姆的 (感性负载采用合适的保护线路)
min. 10 V / 10 mA
- 辅助触点开关容量 24 VDC, 2 A
保险丝额定值
- 安全触点的保护 8 A 慢吹
- 辅助触点的保险丝容量 2 A 慢吹
应用类别 到 EN 60947-5-1 AC-15: 230 V / 6 A
DC-13: 24 V / 6 A
带信号功能的无延时半导体输出的数量 0 件
带信号功能的无延时接触式输出的数量 1 件
带信号功能的延时半导体输出的数量 0 件
带信号功能的延时接触式输出的数量 0 件
带信号功能的安全、无延时半导体输出的数量 0 件
带信号功能的安全、无延时接触式输出的数量 3 件
带信号功能的安全、延时、半导体输出的数量 0 件
带信号功能的安全、延时、接触式输出的数量 0 件
LED开关转换情况显示
LED开关转换情况显示 (Y/N) 有
LED的数量 4 件
LED开关转换情况显示
- 所带指示灯显示下面的运行状态。
- 位置继电器K1
- 位置继电器K2
- 供电电压
- 内部工作电压 Ui
混合数据
应用 急停按钮
监控系统
紧急停止拉绳开关
安全光幕
安全传感器
尺寸
尺寸
- 宽度 22.5 mm
- 高度 100 mm
- 深度 121 mm
注意
感性负载（如接触器，继电器等等）采用合适的电路来抑制。
注意 - 接线图例
保护 1个门最高达到 PL e 和控制类别 4
监控1防护门，每个都带一个BNS系列安全磁传感器
反馈电路监控接触器Ka和Kb 的位置。
开关设定: 短路检测功能（工厂缺省设定）由模块前面板下的开关设定: 位置nQS (顶): 无短路检测，适合单通道应用和有源控制输出。位置QS (底)：带短路识别保护，适合于双通道无源控制输出电路。
单通道控制，连接常闭触点NC到S11/S12并短接 S12/S22 (QS-开关= nQS)
安全光栅/光幕P型输出连接到S12/S22。设备必须相同的参考电压。 (QS-开关= nQS)
自启动：自启动是通过把反馈电路连接到接线端子X1/X2来实现的。如果没有反馈电路，则短接。
接线图给出的是防护门关闭且未上电的状态。
