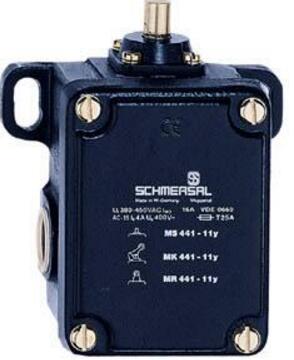

施迈赛重负荷限位开关MS 441-11Y
产品详细说明：
施迈赛 S1系列限位开关符合IEC标准，开关的重要特征为结构牢实耐用，尤其适用于当机械操动力大的情况下，比如起重机械、建筑机械、搅拌机械、焊接机械及砖瓦制作机等。
开关元件
此系列开关的开关元件有1至6对触头选择，其触头组合形式多样，主要为缓动式双断点触头，其常闭触头为肯定断开工作。速动式开关的触头组合形式有1常开/1常闭及2常开/2常闭二类，其系统的特征为触头间电气绝缘，
开关外壳
开关的外壳及盒盖材料为铸铁，牢实耐用，外壳表面进行过铬和涂漆处理，具有抗锈蚀和油污影响特点。
根据开关触头组合数不同，共有5个不同尺寸的外壳供选择。对开关有1至3对触头，开关外壳上有一对固定耳，4-6对触头的开关有二对固定耳。
开关操动件
开关的操动件有：直杆式（S）；加长直杆，顶端带钢珠（2S），滚轮压杆式（R）；滚轮摇臂（K和J）；摇臂（L和D）及叉形摇臂（2C）。对操动件为S的开关，还可随时换置摇臂K和J。
滚轮压杆式操动头可作90°变换,操动件为叉形摇臂2C.
滚轮摇臂K和J及摇臂L和D可作4x90°换位.此外,滚轮摇臂还可在360°内可连续调节(对齿状咬合连接的能以10°为单位调节)
特殊型号
S1系列限位开关还有一些特殊结构形式,以满足实际中各种需求.
触头除了常规形式外,还有交错(后缀为u)及非同步(后缀为h)式的触头,此二种形式只对缓动式开关才有.
对在热带环境下应用时,有陶瓷绝缘(后缀为k)式开关选择,绝缘电压达500VAC.
此系列开关还有耐高温型(后缀为t),使用环境温度为-40℃至于+200℃,绝缘电压达500VAC.
操动件为加长直压杆式(2S)的开关,还可加一保护套,防止污物沉积.有一些特殊情况下,操动件为S,K和J形式的开关也可带保护套.
订货须知
产品型号 MS 441-11Y - 订货后缀
产品代码 101058389
EAN 编号
eCl@ss 27-27-06-01
认证
认证 CCC
通用属性
产品名称 441 Druckbolzen S
标准 EN 60947-5-1
符合指令 (Y/N) 有
满足安全功能（是/不) 无
符合标准的外壳（是/否） 无
原料
- 外壳的原材料 铸铁, 电镀
- 触点材料 银
外壳喷涂 涂色
重量 1260 g
推杆形式 球体
机械参数
电路连接说明 螺丝连接
电缆截面
- 最小电缆截面 1.5 mm²
- 最大电缆截面 2.5 mm²
AWG编号 13
作用原理 机械的
机械寿命 5.000.000 操作次数
注意 所有的电缆截面表示包括了导线和线耳
操作元件构造 直杆
回弹时间 ≤ 5 ms
切换时间 ≤ 35 ms
常开触点 2 x 2.5 mm
垂直开关轴方向的操作速度
- 最小操动速度 1 mm/min
- 最大操动速度 1 m/s
- 操作的角度 20°
周围条件
周围温度
- 最低环境温度 −30 °C
- 最高环境温度 +90 °C
防护等级 IP65 根据IEC/EN 60529
电气参数
转换元件说明 常开触点（NO）, 打开(NC)
- 双断转换触点
- 电流绝缘的触点桥架
转换原理 速动开关元件
关闭者数量 1 件
开启者数量 1 件
额定冲击耐压 Uimp 4 kV
额定绝缘电压 Ui 250 V
热测试电流 Ithe 16 A
应用类别 AC-15: 250 V / 4 A
最大保险容量 16 A D型玻璃保险
尺寸
传感器尺寸
- 传感器宽度 106 mm
- 传感器高度 125 mm
- 传感器长度 63 mm
推杆直径 10 mm
注意
注意 避免从直杆侧面方向操动开关，这会减少限位开关的机械寿命
• 金属外壳
• 2 触点
• 106 mm x 99 mm x 63 mm (基本结构)
• 防护等级 IP65
• 2 电缆进口 M 20 x 1.5
